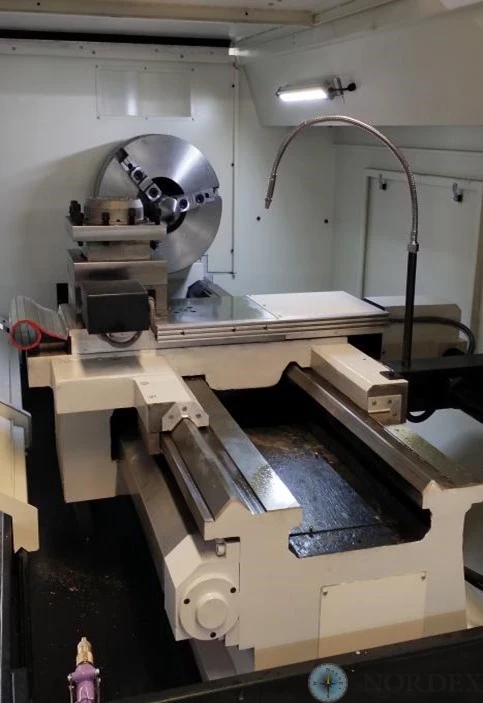

1. Корпус машины
Ширина кузовного рельса 550 мм, материал HT300. Ультразвуковая закалка достигается до HRC52. Шероховатость составляет Ra 0,63 после шлифовки на высокоточном шлифовальном станке. Обладает высокой точностью и износостойкостью. Корпус станка представляет собой цельную конструкцию, которая значительно повышает жесткость станка.
2. Коробка шпинделя
Шпиндель со встроенным редуктором, мощный серводвигатель шпинделя, бесступенчатая регулировка скорости. Широкий диапазон регулирования скорости не только для удовлетворения требований высокоскоростной обработки резьбы, но и для достижения эффективной резки. Закаленная и прецизионная шлифовальная шестерня, высококачественные подшипники, чтобы обеспечить низкий уровень шума машины, хорошее качество звука.
Передняя бабка использует сильную охлаждающую смазку с внешней циркуляцией, которая не только снижает температуру шпинделя, но также поддерживает чистоту и смазку передней бабки.
3. Задняя бабка
Этот станок стандартно оснащен шпинделем задней бабки φ100. Моос 5 # топ.
4. Револьверная головка с ЧПУ
Используйте четырехстанционный вертикальный держатель электрического инструмента YTUM AK21240X4C. Он имеет характеристики высокой точности, стабильного вращения и простоты в эксплуатации.
5. Двухосевая подача
Как ось X, так и ось Z используют высокоточный шариковый винт с прямым приводом и структуру натяжения предварительного напряжения ходового винта. Прецизионные шарико-винтовые подшипники используются для позиционирования и поддержки; Стойка с гайкой для вала Z представляет собой цельную литейную конструкцию.
6. Электрический ящик станка: закрытый независимый электрический ящик, оснащенный охлаждающим устройством, для работы в условиях высокой температуры и запыленности.
7. Защита станка для защиты конструкции двойной двери.
