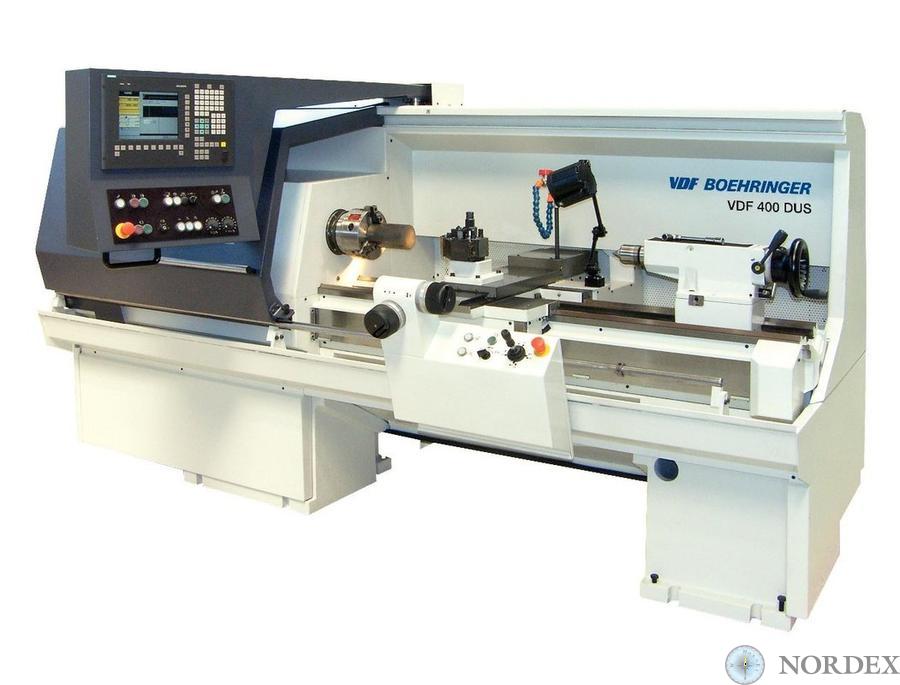

VDF 400 DUS

Описание







Рабочий диапазон









Длина точения

мм

1000





Наибольший диаметр обработки над станиной/поперечной кареткой

мм

420 / 235





Ход перемещения поперечной каретки

мм

250





Сечение токарного резца по DIN 770 в x ш

мм

25 x 25















Шпиндель токарного станка









Шпиндельная бабка по DIN 55027



№ 6





Диаметр переднего подшипника шпинделя

мм

90





Отверстие шпинделя

мм

51















Главный привод









Бесступенчато регулируемый трехфазный электродвигатель







Мощность привода, 60% ПВ

кВт

11





Крутящий момент, 60% ПВ макс.

Нм

924





Полный диапазон скорости вращения

об/мин

10-3000





Ступени передачи

К-во

2















Приводы подачи









Сервоприводы трехфазного тока







Диапазон поперечной и продольной подачи

мм/об

0,01 - 50





Ускоренный ход поперечный/продольный

м/мин

5 / 10





Подача поперечная/продольная

кН

4,0 / 6,3















Токарный станок









Диаметр пиноли

мм

70





Ход пиноли

мм

110





Внутренний конус пиноли



MK4















Размеры и веса









Длина (длина точения 1000 мм)

мм

3420





Ширина (длина точения 1000 мм)

мм

1925





Вес

кг

3000







Характеристики

» Длина точения: 1000 мм » Наибольший диаметр обрабатываемой детали: от 420 мм до 1110 мм » Мощность привода: от 11 кВт до 46 кВт » Ручное управление при изготовлении деталей единичного производства » Управление по циклам при мелко- и среднесерийном производстве » Работа в режиме ЧПУ при обработке деталей крупносерийного производства

Под заказ
