Описание
- Высокая точность благодаря расположению осей по принципу горизонтально-расточного станка (ось Z в детали)
- Экономичная обработка стали и литья
- Мощный крутящий момент благодаря редукторному шпинделю
- Благодаря скорости вращения шпинделя 10.000 об/мин также наилучшим образом пригоден для смешанной эксплуатации с обработкой алюминия
- Для обработки легких металлов резанием высокоскоростной моторшпиндель до 16.000 об/мин
- Большой выбор инструментальных магазинов с разной вместимостью для оптимальной адаптации к Вашему производству
- Простое расширение до гибких производственных модулей и систем
- Круглые накопители палет
- Линейные и стеллажные накопители палет
- Загрузка при помощи порталов и манипуляторов
| Горизонтальный обрабатывающий центр | Тип | NBH 500 |
|---|---|---|
| Рабочий диапазон | ||
| Ход по оси Х | 700 | |
| Ход по оси Y | 630 | |
| Ход по оси Z | 700 | |
| Диаметр контура столкновения | 700 | |
| Высота приспособления | 1.000 | |
| Система измерения перемещений | прямая | |
| Интегрирована в профильную направляющую | стандарт | |
| Оптическая масштабная линейка | [опция] | |
| Погрешность позиционирования А (DIN ISO 230-2) | мм | 0,007 |
| Палета / Поворотный стол | ||
| Поверхность зажима палеты DIN 55201 | мм | 500 x 500 |
| Нагрузка на палету | кг | 800 |
| Стол с прямым приводом от моментного двигателя, наименьший шаг деления | град. | 0,001 |
| Скорость вращения оси В | об/мин | 80 |
| Время смены палет по VDI 2852 | около сек. | 11 |
| Моторшпиндель | ||
| Макс. скорость вращения | об/мин | 10.000 / [16.000] |
| Мощность привода 100% (40% ПВ) | кВт | 28-39 / 40-52 |
| Нм | 126 - 180 / 94 - 123 | |
| Редукторный шпиндель | ||
| Макс. скорость вращения | об/мин | 10.000 |
| Мощность привода 100% (40% ПВ) | кВт | 22,5 - 22,5 |
| Крутящий момент 100% (40% ПВ) | Нм | 466 - 466 |
| Подача / Ускоренный ход | ||
| Диапазон подачи | мм/мин | 0 – 50.000 |
| Ускоренный ход по осям X / Y / Z | м/мин | 50 [90] |
| Ускорение по осям X / Y / Z | м/с2 | 6 [10] |
| Дисковый инструментальный магазин | ячеек к-во | 40 |
| Макс. диаметр инструмента | ||
| Макс. диаметр инструмента | мм | 80 |
| ... при свободных соседних ячейках | мм | 210 |
| Макс. длина инструмента | мм | 550 |
| Макс. вес инструмента | кг | 10 |
| Время смены от реза до реза (VDI 2852) | s | 4,2 |
| Цепной инструментальный магазин, ячеек | к-во | 60 [90] |
| Макс. диаметр инструмента | мм | 80 |
| ... при свободных соседних ячейках | мм | 175 |
| Макс. длина инструмента | мм | 550 |
| Макс. вес инструмента | кг | 12 |
| Время смены от реза до реза (VDI 2852) | s | 4,3 |
| Стеллажный / кассетный магазин | вид | стеллаж |
| Позиция загрузки/выгрузки [выдвижной ящик] | к-во | 1 [4] |
| Инструментальная кассета | к-во | – |
| Количество мест для инструментов | к-во | 134 |
| Макс. диаметр инструмента | мм | 80 |
| ... при свободных соседних ячейках | мм | 150 |
| Специальные инструменты (ø х ширина х длина) мм | – | – |
| Макс. длина инструмента | мм | 450 |
| Макс. вес инструмента | кг | 10 |
| Время смены от реза до реза (VDI 2852) | s | 4,3 |
Характеристики

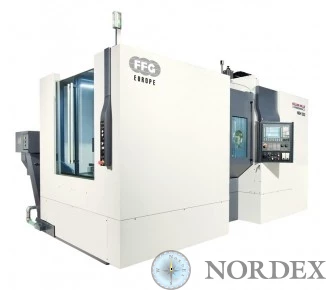

Горизонтальный обрабатывающий центр
Станок NBH 500 с размером палет 500 x 500 мм является моделью начального уровня высокопроизводительной серии NBH.
466 Нм крутящего момента (100% ПВ) - абсолютный максимум в этом классе мощности. Имея широкий выбор моторшпинделей и редукторных шпинделей собственного производства (CORCOM) с оптимизированными под производство вариантами скоростей вращения и широким диапазоном крутящего момента, станок NBH 500 является настоящим универсальным обрабатывающим центром. Универсальными являются также выпускающиеся инструментальные магазины. Будь то дисковый, цепной или стеллажный магазин, Вы можете создать оптимальную конфигурацию станка NBH 500 по Ваше производство. Конструкция станка, включая устройство смены палет с поворотом на 180° и инструментальный магазин, представляет собой компактную транспортную единицу. Связанное с этим небольшое время установки и пуско-наладки обеспечивает быстрое начало производства.
