Описание
- Высокая точность благодаря расположению осей по принципу горизонтально-расточного станка (ось Z в детали)
- Меньшее вспомогательное время благодаря большему ускорению и ускоренному ходу
- Большой выбор инструментальных магазинов разной вместимости для оптимальной адаптации к Вашему производству
- К ассетный инструментальный магазин ф. MAG, увеличение срока пользования благодаря наладке 50 инструментов параллельно процессу обработки за несколько минут
- Eдинственное в своем роде комфортное управление инструментами
- Стратегия автоматического использования однотипных инструментов
- Контроль по сроку службы
- Параметры инструментов с практическим уклоном, напр. длина инструмента до 800 мм
- Простое расширение до гибких производственных модулей и систем
- Круглые накопители палет
- Линейные и стеллажные накопители палет
- Загрузка при помощи порталов и манипуляторов
| Горизонтальный обрабатывающий центр | Тип | NBH 630 |
|---|---|---|
| Рабочий диапазон | ||
| Ход по оси Х | 1.025 | |
| Ход по оси Y | 800 [1.000] | |
| Ход по оси Z | 1.000 | |
| Диаметр контура столкновения | 1.150 | |
| Высота приспособления | 1.300 | |
| Система измерения перемещений | прямая | |
| Интегрирована в профильную направляющую | стандарт | |
| Оптическая масштабная линейка | [опция] | |
| Погрешность позиционирования А (DIN ISO 230-2) | мм | 0,007 |
| Палета / Поворотный стол | ||
| Поверхность зажима палеты DIN 55201 | мм | 630 x 630 |
| Нагрузка на палету | кг | 1.500 |
| Стол с прямым приводом от моментного двигателя, наименьший шаг деления | град. | 0,001 |
| Скорость вращения оси В | об/мин | 80 |
| Время смены палет по VDI 2852 | около сек. | 15 |
| Моторшпиндель | ||
| Макс. скорость вращения | об/мин | 8.000 / 12.000 |
| Мощность привода 100% (40% ПВ) | кВт | 54x66 / 54x66 |
| Нм | 300x370 / 300x370 | |
| Редукторный шпиндель | ||
| Макс. скорость вращения | об/мин | 6.000 x10.000 / 5.000 |
| Мощность привода 100% (40% ПВ) | кВт | 37x46 / 37x 46 |
| Крутящий момент 100% (40% ПВ) | Нм | 908x1.130 / 908 x1.130 |
| Подача / Ускоренный ход | ||
| Диапазон подачи | мм/мин | 0 – 50.000 |
| Ускоренный ход по осям X / Y / Z | м/мин | 50 |
| Ускорение по осям X / Y / Z | м/с2 | 7 |
| Дисковый инструментальный магазин | ячеек к-во | 60 [120] |
| Макс. диаметр инструмента | 125 | |
| Макс. диаметр инструмента | мм | 325 |
| ... при свободных соседних ячейках | мм | 600 |
| Макс. длина инструмента | мм | 40 |
| Макс. вес инструмента | кг | 5,4 |
| Время смены от реза до реза (VDI 2852) | s | – |
| Цепной инструментальный магазин, ячеек | к-во | – |
| Макс. диаметр инструмента | мм | – |
| ... при свободных соседних ячейках | мм | – |
| Макс. длина инструмента | мм | – |
| Макс. вес инструмента | кг | – |
| Время смены от реза до реза (VDI 2852) | s | – |
| Стеллажный / кассетный магазин | вид | кассета |
| Позиция загрузки/выгрузки [выдвижной ящик] | к-во | 1 [4] |
| Инструментальная кассета | к-во | 3 / [4] / [6] |
| Количество мест для инструментов | к-во | 150 / 200 / 300 |
| Макс. диаметр инструмента | мм | 125 |
| ... при свободных соседних ячейках | мм | 325 [400] |
| Специальные инструменты (ø х ширина х длина) мм | – | 600 x 125 x 550 |
| Макс. длина инструмента | мм | 600 [800] |
| Макс. вес инструмента | кг | 40 |
| Время смены от реза до реза (VDI 2852) | s | 5,4 |
Характеристики

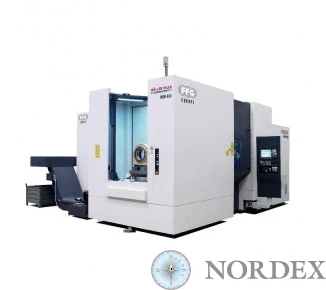

Горизонтальные обрабатывающие центры
Станок NBH 630 по параметрам рабочей зоны является очень компактным обрабатывающим центром. Благодаря цельной станине весь станок за исключением инструментального магазина образует одну транспортную единицу. За счет этого значительно сокращается время установки и пуско-наладки.
