Описание

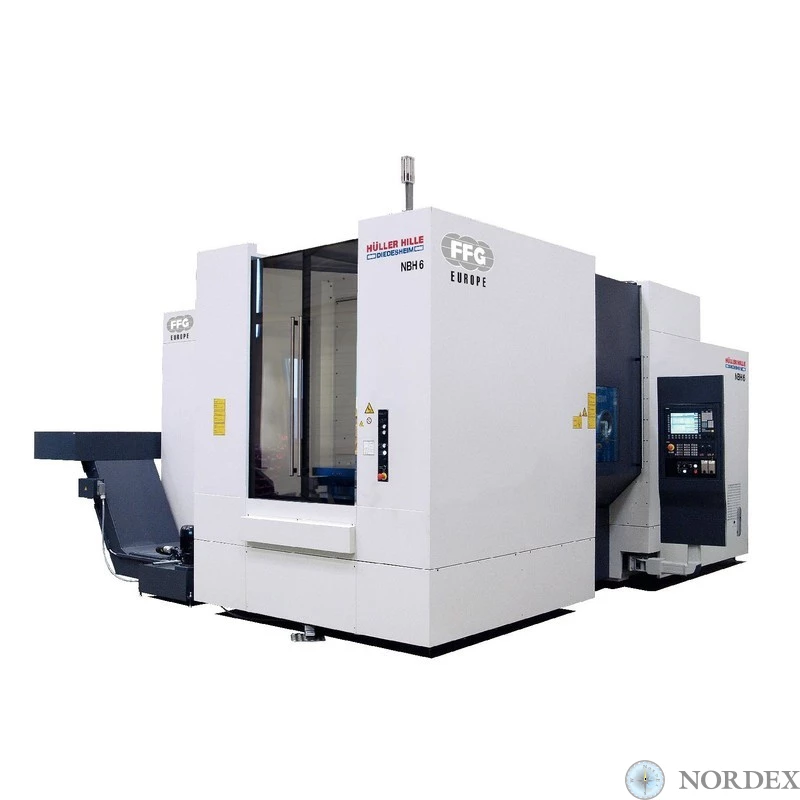

Горизонтальный обрабатывающий центр | Тип | NBH 6 |
---|---|---|
Рабочий диапазон | ||
Ход по оси Х | 900 | |
Ход по оси Y | 800 | |
Ход по оси Z | 900 | |
Диаметр контура столкновения | 900 | |
Высота приспособления | 1.000 | |
Система измерения перемещений | прямая | |
Интегрирована в профильную направляющую | стандарт | |
Оптическая масштабная линейка | [опция] | |
Погрешность позиционирования А (DIN ISO 230-2) | мм | 0,007 |
Палета / Поворотный стол | ||
Поверхность зажима палеты DIN 55201 | мм | 630 x 630 |
Нагрузка на палету | кг | 1.000 |
Стол с прямым приводом от моментного двигателя, наименьший шаг деления | град. | 0,001 |
Скорость вращения оси В | об/мин | 80 |
Время смены палет по VDI 2852 | около сек. | 12 |
Моторшпиндель | ||
Макс. скорость вращения | об/мин | 8.000 / 12.000 |
Мощность привода 100% (40% ПВ) | кВт | 54-66 / 54-66 |
Нм | 300 - 370 / 300 - 370 | |
Редукторный шпиндель | ||
Макс. скорость вращения | об/мин | 10.000 |
Мощность привода 100% (40% ПВ) | кВт | 37 - 46 |
Крутящий момент 100% (40% ПВ) | Нм | 908 - 1130 |
Подача / Ускоренный ход | ||
Диапазон подачи | мм/мин | 0 – 50.000 |
Ускоренный ход по осям X / Y / Z | м/мин | 50 |
Ускорение по осям X / Y / Z | м/с2 | 5 |
Дисковый инструментальный магазин | ячеек к-во | 60 [120] |
Макс. диаметр инструмента | ||
Макс. диаметр инструмента | мм | 125 |
... при свободных соседних ячейках | мм | 250 |
Макс. длина инструмента | мм | 450 |
Макс. вес инструмента | кг | 25 |
Время смены от реза до реза (VDI 2852) | s | 4,7 |
Цепной инструментальный магазин, ячеек | к-во | – |
Макс. диаметр инструмента | мм | – |
... при свободных соседних ячейках | мм | – |
Макс. длина инструмента | мм | – |
Макс. вес инструмента | кг | – |
Время смены от реза до реза (VDI 2852) | s | – |
Стеллажный / кассетный магазин | вид | – |
Позиция загрузки/выгрузки [выдвижной ящик] | к-во | – |
Инструментальная кассета | к-во | – |
Количество мест для инструментов | к-во | – |
Макс. диаметр инструмента | мм | – |
... при свободных соседних ячейках | мм | – |
Специальные инструменты (ø х ширина х длина) мм | – | – |
Макс. длина инструмента | мм | – |
Макс. вес инструмента | кг | – |
Время смены от реза до реза (VDI 2852) | s | – |
Характеристики
Горизонтальные обрабатывающие центры
Станок NBH 6 по параметрам рабочей зоны является очень компактным обрабатывающим центром. Благодаря цельной станине весь станок за исключением инструментального магазина образует одну транспортную единицу. За счет этого значительно сокращается время установки и пуско-наладки.
Под заказ
