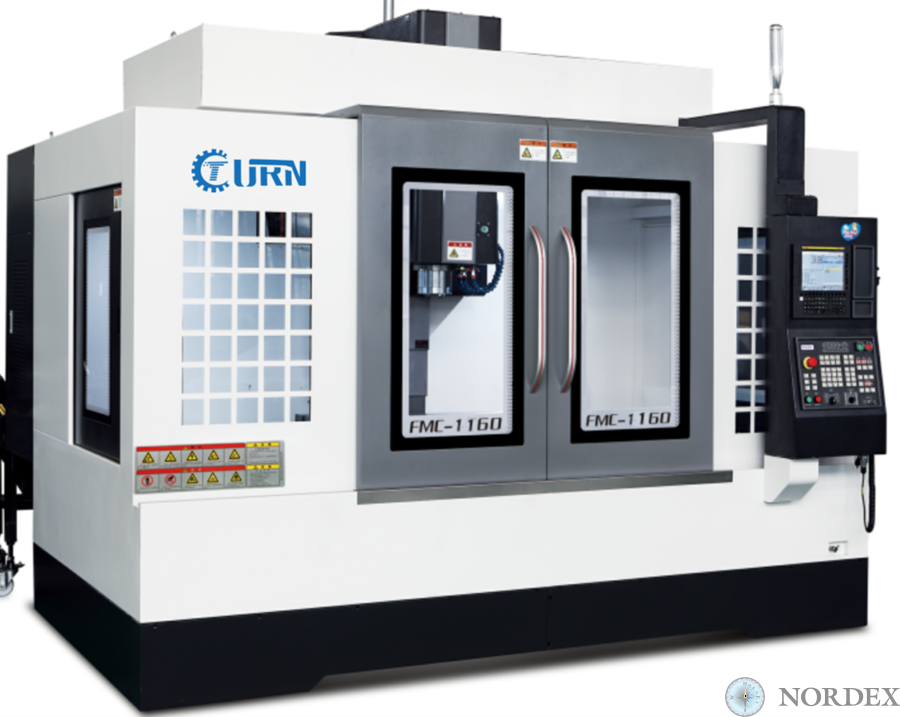

1. Этот горизонтальный обрабатывающий центр широко используется для обработки высокоточных деталей, особенно подходит для обработки ИТ-компонентов, автозапчастей, оптических приборов, медицинского оборудования, пневматических компонентов, авиационных и аэрокосмических деталей, а также пресс-форм. Этот станок в основном фрезерный, подходит для сверления, нарезания резьбы, развертывания, растачивания и непрерывного фрезерования деталей.
2. Шпиндель
Стандартный шпиндель станка ВТ-50 имеет скорость вращения шпинделя 6000 об/мин. Взаимодействие с распылителем шпиндельного кольца значительно улучшает поверхность инструмента и улучшает качество обработки, а также повышает точность и эффективность обработки деталей. Главный вал оснащен модульной конструкцией головки в сочетании со шкивом с коррекцией динамического баланса и зубчато-ременной передачей высокого напряжения, которая не проскальзывает, обеспечивая плавную работу на высоких скоростях и может значительно снизить шум трансмиссии и тепловыделение.
3. Инструментальный магазин
Стандартный инструментальный магазин на 24 позиций оснащен надежным автоматическим устройством смены инструмента и использует метод «ближнего пути» для повышения эффективности смены инструмента; он может иметь дело с более сложной обработкой деталей. Быстрая смена инструмента типа рычага инструмента, с точным приводом кулачкового механизма, быстрая и стабильная смена инструмента, магазин инструментов кулачкового механизма может обеспечить высокоточное вращение, и каждая машина полностью протестирована с тяжелыми инструментами для обеспечения плавного использования. тяжелых инструментов.
4. ШВП
Скорость быстрого перемещения по осям X/Y/Z/B этой модели составляет 36/36/36 мин/18 м, что значительно сокращает время обработки деталей. Во всех трех осях используется прецизионный шариковый ходовой винт с двойной гайкой класса C3 и предварительным натягом. Конструкция опорного основания с предварительным натяжением на обоих концах может устранить люфт трансмиссии и предварительно компенсировать ошибку, вызванную повышением температуры, чтобы обеспечить точность позиционирования и повторяющуюся точность позиционирования машины. Превосходная трехосная опора, устройство предотвращения столкновений, когда происходит перебег, чтобы избежать прямого столкновения фланца, корпуса двигателя и корпуса подшипника, а также может предотвратить смещение корпуса двигателя и корпуса подшипника.
5. Линейная направляющая
Ось X, ось Y используют сверхпрочные роликовые линейные направляющие шириной 45/Z используют сверхмощные роликовые линейные направляющие шириной 55 с четырехрядным зубчатым профилем для тяжелых условий эксплуатации, в то же время интегрируя оптимизированную конструкцию конструкции прецизионная линейная сверхтяжелая нагрузка По сравнению с другими линейными направляющими рельсы имеют повышенную нагрузку и жесткость; с характеристиками одинаковой нагрузки в четырех направлениях и функциями самовыравнивания они могут компенсировать ошибки сборки на монтажной поверхности и соответствовать требованиям высокой точности. Высокая скорость, высокая нагрузка, высокая жесткость и высокая точность.
6. Станина
Используется линейную конструкция. Головка, корпус, седло, основание и колонна изготовлены из высококачественного чугуна Mihana, и после обработки для снятия напряжения механическая точность остается стабильной, а жесткость - хорошей. Обладает хорошей амортизацией и термической стабильностью, не деформируется при сильном резании, обеспечивая точность обработки станка. Основание выполнено в виде колонны с большим пролетом, что значительно увеличивает площадь контакта между колонной и основанием и усиливает конструкцию; а колонна имеет сотовую структуру, которая может свести к минимуму искажения, возникающие при использовании машины. Основание представляет собой сверхпрочную конструкцию, способную выдерживать большие нагрузки и при этом сохранять высокую точность.
7. Контроллер
В станке используется японская операционная система FANUC 0I-MF PLUS, а в двигателе шпинделя используется низкоскоростной двигатель aP с высоким крутящим моментом, который обладает большой мощностью и повышает эффективность обработки. Стабильная работа и удобное управление; цветной дисплей делают работу с оборудованием простой и быстрой.
8. Устройство охлаждения масла шпинделя
Высокоэффективный охладитель шпинделя может эффективно удалять масло из тепловой заоны, вырабатываемой шпинделем на высокой скорости, а эффективное охлаждение обеспечивает точность и срок службы шпинделя на высокой скорости.
